Очистное сооружение, выгребная яма, септик – как это делать? Часть 1

Практические заметки по строительству очистного сооружения.

Этап первый.

Согласно предварительно согласованного генплана, делаем разметку и вызываем экскаватор. Для рытья котлована воспользовались услугами экскаватора на базе трактора типа Caterpillar или JCB.

Место для выгребной ямы и очистного сооружения выбирается так, чтобы:

  • была возможность подъезда грузовой машины, желательно поближе к проезжей части;
  • не ближе, чем 5 метров от фундаментов дома в обычном случае.

По проекту нужны были две емкости, состоящие из двухметровых колец, на пять и на три кольца. Так как грунты глинистые, яму можно было делать с вертикальными стенками прямоугольной формы, но меньше чем 2,5х2,5 м. В нашем случае, яма имела размер 2,5 м х 5 м, глубиной 0,15 (крышка) + 0,15 (дно) + 5х0,9 (пять колец) = 4,8 м и 0,15 (крышка) + 0,15 (дно) + 3х0,9 (три кольца) = 3 м.

Принимая работу экскаваторщика, нужно обратить внимание на фактически выполненные размеры ямы. В рассматриваемом случае яма начиналась в размер, а закончилась шириной 2,1 м, что, в последствии, обернулось осложнениями при монтаже.

К слову, стоимость часа работы экскаватора под Киевом – 200–250 грн, или 20 грн/м3 грунта. Нужно было вырыть в тяжелом грунте почти 49 м3. С этой задачей экскаватор справился за 3 часа. Причем, в этом случае, почасовая работа оказалась дешевле чем «по-кубовой». Заказать экскаватор удалось сегодня на сегодня, хотя так оперативно и не требовалось.

Еще особое внимание следует обратить на вертикальность стенок, так как малозаметный уклон во внутрь ямы может создать помеху при монтаже колец.

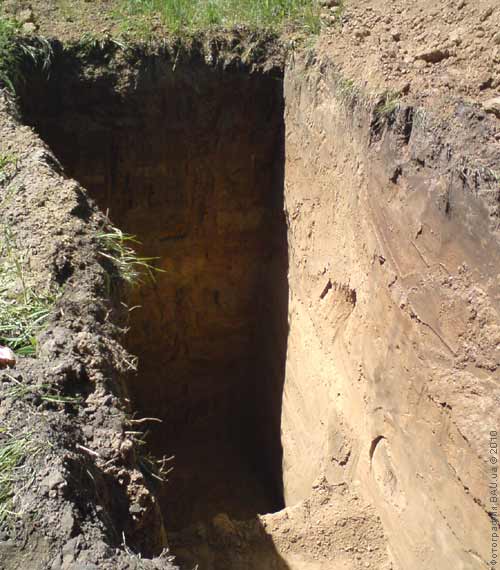

Рытье котлована

Этап второй. Подготовка места монтажа.

Обычный перечень работ по подготовке:

  1. Выравнивание и уплотнение грунта.
  2. Песчаная подушка 10 см.
  3. Щебень 10 см.
  4. Бетонная подготовка марки B10 10 см.

На участке грунты плотные глинистые, уровень грунтовых вод ниже 10 метров (геология под фундаменты была проведена на эту глубину). Все это позволяет плиту днища уложить прямо на выровненный утрамбованный грунт.

Выравнивали аккуратно по уровню. За этим надо следить очень внимательно, так как небольшой наклон выливается большими смещениями в верхней части.

Подготовка места монтажа

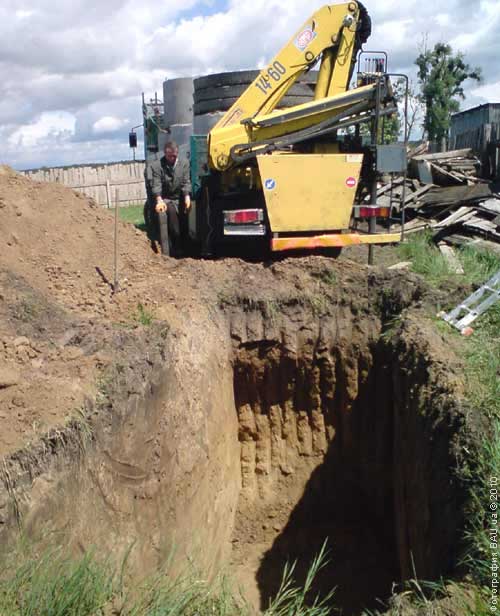

Монтаж колец

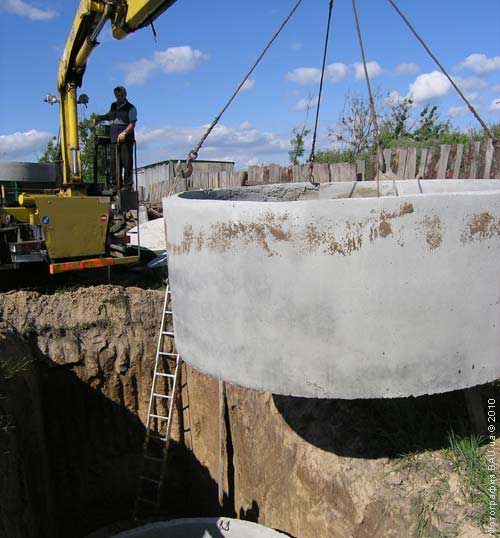

Этап третий. Первый элемент выгребной ямы - днище

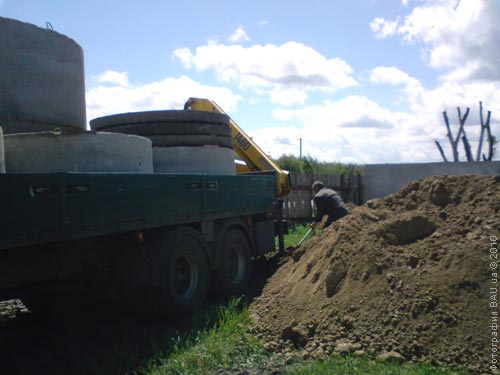

Удобно заказывать кольца с доставкой на машине оборудованной манипулятором, чтобы отдельно не заказывать кран для монтажа колец. Заказать кольца удалось тоже оперативно сегодня на завтра. Так что на следующий день, после того как котлован был вырыт, с утра подготовили место монтажа, а уже в 11-00 приступили к монтажу очистного сооружения.

От того, на сколько точно будет установлено днище, зависит успех проведения остальной работы. Поскольку яма оказалась узковата, пришлось доделывать за экскаваторщиком и немного расширять ее, убирая лишний грунт.

Отступление по поводу гидроизоляции.

Традиционно кольца монтируются на цементно-песчаный раствор с устройством гидроизоляции снаружи при помощьи смолы, рубероида и еще одной “неотъемлемой части строительного процесса”. ;) Для этого понадобилась бы яма немного большего размера: минимум 3х3 м для 2-х метровых колец, чтобы была возможность проводить работы. Было решено зачеканить и гидроизолировать кольца изнутри готовой цементной гидроизолирующей смесью. Складывается мнение, что в отсутствии грунтовых вод это решение менее трудоемкое и более эффективное, т.к. на практике выполнение работ по наружной гидроизоляции выполняются препаршиво, а сама традиционная гидроизоляция не держит.

Этап четвертый

После того как плита села на место, укладка колец уже становится формальностью. Кольца нужно укладывать с максимальной точностью, ориентируясь по внутренней поверхности. Последними укладываются бетонные крышки. Крышку нужно развернуть согласно генплана.

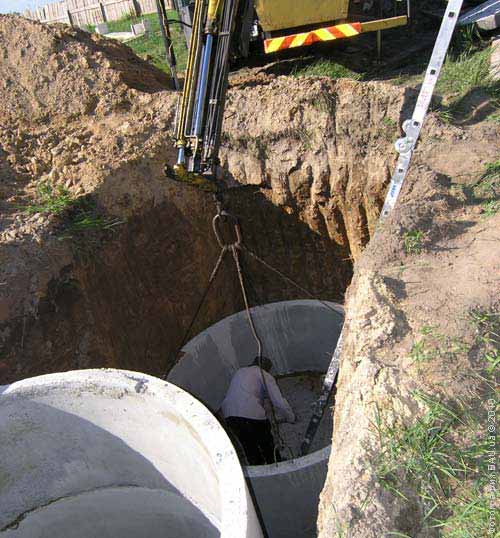

Укладка колец по внутренней поверхности

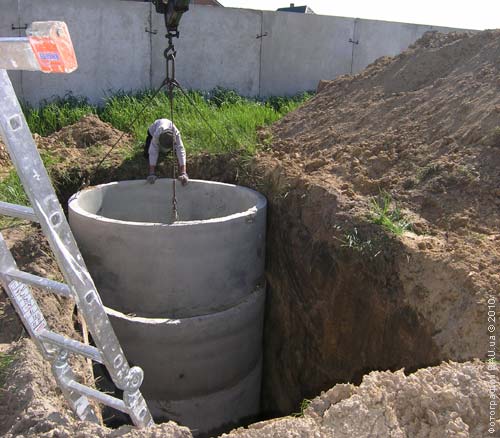

Укладка колец по внутренней поверхности

Теперь сама яма готова, а про установку непосредственно очистного сооружения и, конечно же, о подводе труб, читайте в следующих частях.

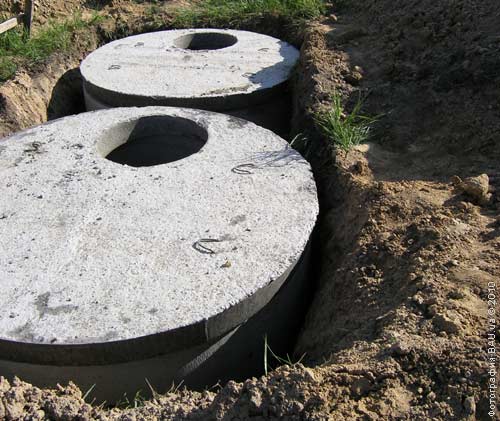

Бетонные крышки

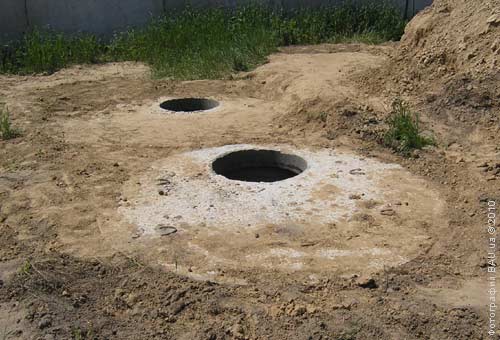

Засыпанные кольца

По материалам строительного форума forum.BAU.ua
