Светодиодные светильники своими руками.

Все доступнее становятся качественные комплектующие, из которых можно собрать светодиодный светильник, используя разнообразный ассортимент светильников для галогенных ламп. Особенно важно то, что можно подобрать светодиоды в широком диапазоне не толь мощности (яркости), но и по цвету - от холодного белого, до теплого желтого. Учитывая широкий диапазон линз для светодиодов вариантов собранного светильника становится очень много. Так что если интересует результат – делаем LED светильник своими руками.

Для решаемой задачи выбор пал на светодиод средней мощности – CREE XP-G со световым потоком 335 лм при напряжении 3В и токе 1000мА (максимальный ток 1500мА).

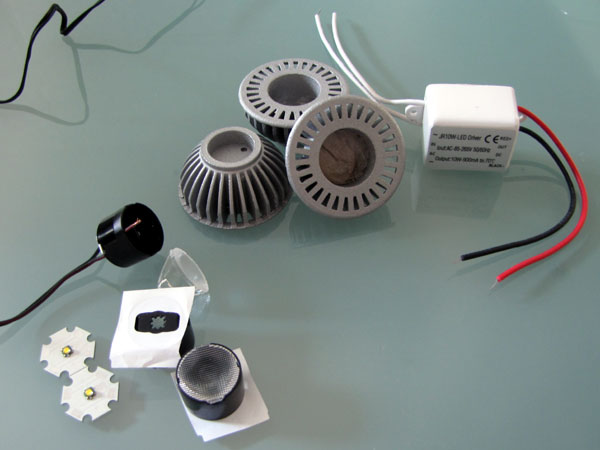

Итак, что нам понадобиться?
• Светодиод CREE XP-G 335 лм – 55 грн/шт ($6)
• Радиатор на 5Вт - 15 грн/шт ($2)
• Линза с прямоугольным пятном освещения (15⁰ х 35⁰) – 20 грн ($2,5)
• Блок питания 10Вт 900мА (один на 3 светильника) – 60грн ($6,5)
• Светильник – 25 грн/шт ($3)
• Теплопроводящий клей ($5)

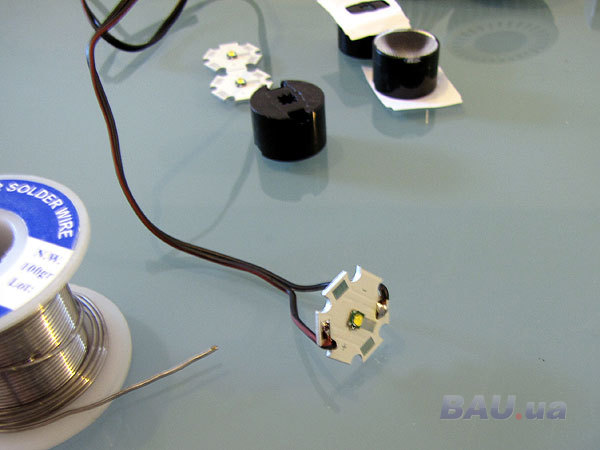

Шаг 1. Пайка проводов к светодиоду.

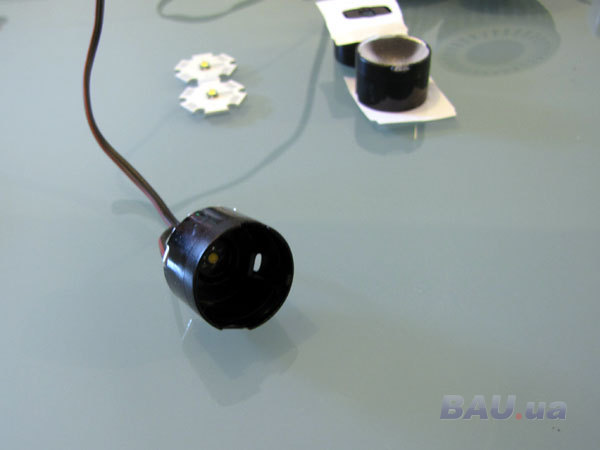

Предварительное приклеивание самоклеющегося держателя линзы к светодиоду убережет от необходимости перепаивать провода. Провода должны быть двухцветными. Использовался провод с красной полосой для положительного контакта светодиодов.

Шаг 2.

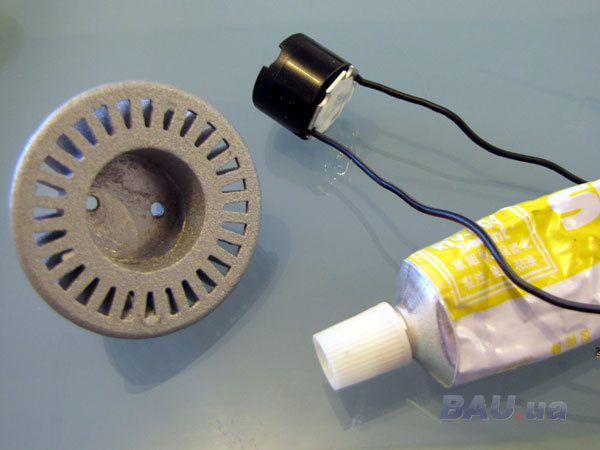

Равномерно смазать термоклеем подложку светодиода тонким слоем и прижать к поверхности радиатора на сутки.

Шаг 3

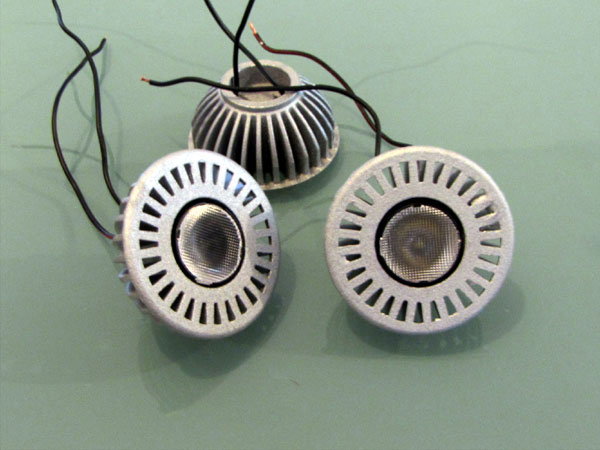

Поставить линзы в держатели. Светодиод готов к эксплуатации.

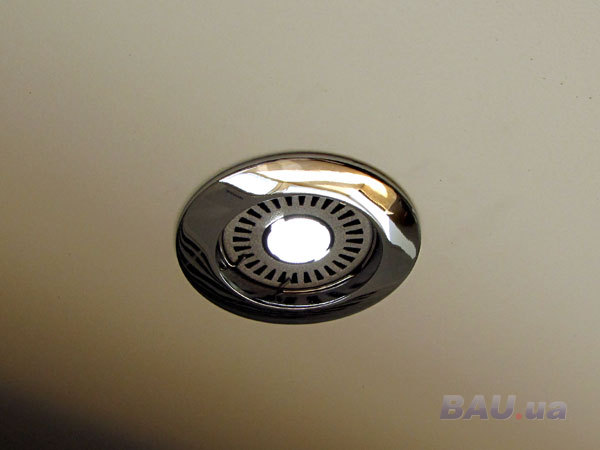

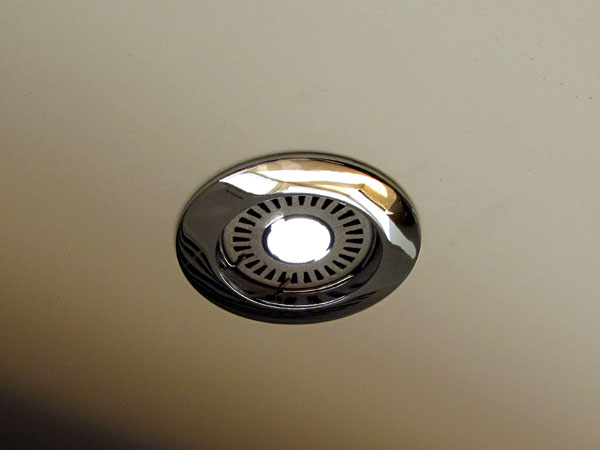

Теперь осталось поставить его в светильник и подключить к блоку питания. В нашем случаи нам нужны были 3 светильника для которых можно использовать блок питания со стабилизированным током. При этом светодиоды нужно было соединить последовательно. Нельзя путать полярность при подключении. Для используемых светодиодов максимальный ток – 1500мА.
Чтобы увеличить срок службы светодиодов подключено только 900мА при этом мощность снижена примерно до 3 Вт.

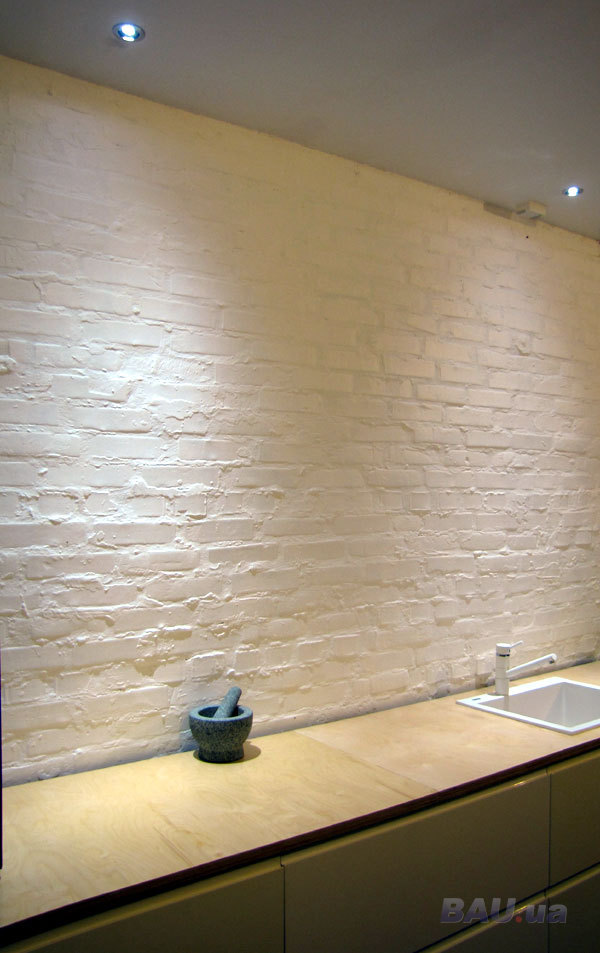

Освещение рабочей поверхности кухни особенно удачно получилось из-за применения ассиметричных линз.

Андрей Лесьо
