Основные правила соединения аксиальных фитингов

Основные правила соединения аксиальных фитингов

5 правил для ожидаемого результата
calendar_today
18 октября 2019
query_builder
visibility
184
В этой статье рассмотрим основные правила соединения аксиальных фитингов.

Наиболее популярной трубной системой для отопления и водоснабжения в наши дни есть система фитингов с натяжной гильзой. Причин для этого много – минимальное гидравлическое сопротивление, высокая надёжность, простота монтажа.

Правило №1 – Подготовка трубы

Очевидность и простота подготовки трубы к монтажу, не говорит о том, что все это делают. Ровный и перпендикулярный срез трубы обеспечивает надежность соединения с фитингом. Несоблюдение этого правила может привести к появлению протечки соединения.

Правило №2 – Неправельная вставка фитинга в трубу

Штуцер фитинга для соединения с трубой имеет свой специальный профиль. На нем расположено несколько фасок для улучшения сцепления трубы с фитингом. В конце штуцера расположен буртик. Он выполняет функцию упора и ограничителя движения гильзы.

В процессе соединения фитинг вставляется в трубу. При этом необходимо помнить, что трубу необходимо вставлять не до упора (буртика), а оставлять минимальное расстояние. При несоблюдении данного правила, при монтаже может образоваться наплыв излишка трубы между буртом и гильзой. Так как при движении гильзы по трубе, она может «потянуть» за собой часть верхнего слоя трубы. В таком случае соединение потеряет герметичность.

Правило №3 – Соблюдение правильного направления при натягивании гильзы

Базовый процесс создания соединения на базе аксиальных фитингов – это натягивание монтажной гильзы на фитинг с трубой. Непосредственно перед натягиванием гильза надевается на трубу. При этом, если Вы обратите внимание на дизайн гильзы, то увидите специальную фаску конусной формы, с одной стороны. Именно этой стороной гильза должна быть обращена к буртику фитинга. В таком положении вероятность появление проблем (см. правило №2) сокращается в несколько раз.

Правило №4 – Проверка инструмента перед монтажом

Этот процесс очень важен, так как неисправность монтажного инструмента может привести к повреждению фитингов.

Например, проверка работоспособности может уберечь от случаев чрезмерного давления насадок гильзой на бурт фитинга.

Правило №5 – Использование фитингов и гильз одного производителя

Кажущееся полная внешняя аналогия монтажных гильз/фитингов различных производителей не есть полной. И применение фитингов и гильз разных брендов может привести к поломке фитингов или потере герметичности соединения.

Например, компания FADO проводит множество испытаний и тестов перед выпуском новой продукции. Поэтому их трубная система сбалансирована и все элементы системы «подогнаны» друг под друга. И в случае использования полной системы фитингов FADO Slice, компания дает гарантию на соединение.

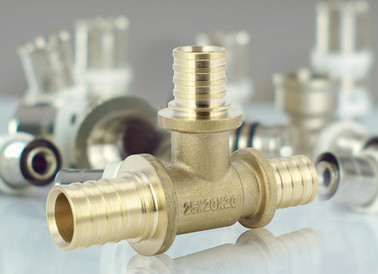

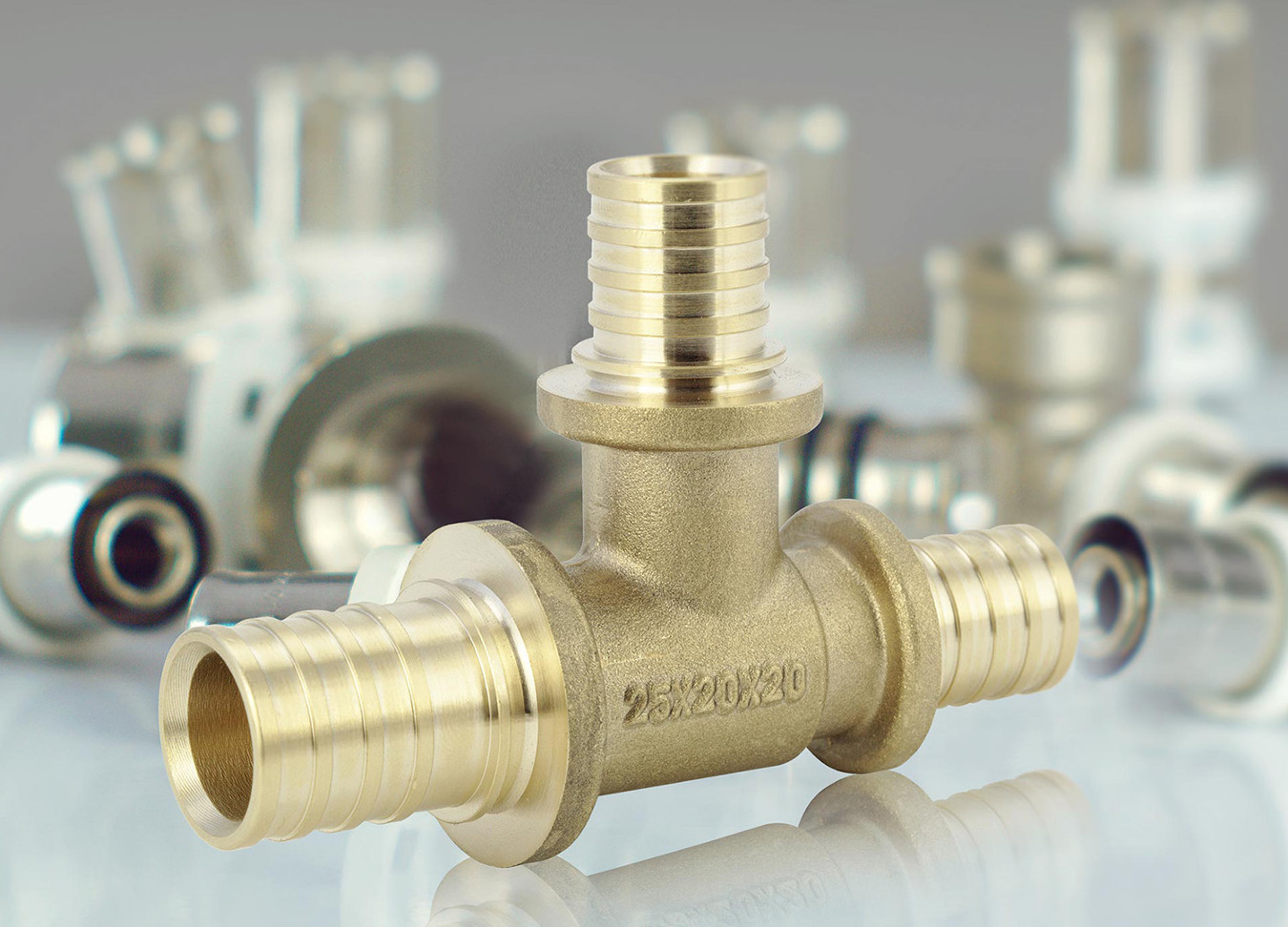

Латунный натяжной фитинг, трубопровод и инструмент
Фото: Fado

Надеемся, что эти правила помогут Вам создать надёжную систему, которая будет служить Вам долгие годы.
