КАЧЕСТВО РАБОТЫ СИСТЕМЫ УМНЫЙ ДОМ ЗАВИСИТ НЕ ТОЛЬКО ОТ САМОГО ОБОРУДОВАНИЯ, НО И ОТ ГРАМОТНОГО ОСУЩЕСТВЛЕНИЯ РЯДА ТЕХНОЛОГИЧЕСКИХ ЭТАПОВ, НЕОБХОДИМЫХ ДЛЯ УСПЕШНОГО ФУНКЦИОНИРОВАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ. РАССМОТРИМ ИХ НА ПРИМЕРЕ КОНКРЕТНОГО ПРОЕКТА.
Строим с умом
Умный Дом
Процесс воплощения УМНОГО ДОМА в жизнь состоит из нескольких этапов.
Первый из них — проектирование — является одним из самых ответственных, так как любые упущения или недостаточно тщательная проработка проекта приведут в дальнейшем как минимум к серьезным проблемам, что не позволит получить желаемого эффекта от установки системы. На первом этапе следует определить, какие функции УМНОГО ДОМА вы хотели бы внедрить, — от этого зависит разводка кабельной системы и подбор оборудования.
ТЕХНИЧЕСКАЯ РЕАЛИЗАЦИЯ
Чтобы реализовать замысел заказчика, грамотно провести работы по установке оборудования систем управления, а также найти удачные дизайнерские решения аудио и видео инсталляций, нужно прежде всего разработать детальный проект. Это способствует рациональному подбору аппаратуры, принятию правильных технических решений и минимизации затрат на проведение инсталляции.
От того, насколько полной будет проектная документация, во многом зависит быстрота и качество реализации проекта. Проектная документация — это описание будущей инсталляции, которое предоставляет и заказчику, и исполнителю информацию о цели и функционировании проекта, дает точное представление о предлагаемой системе, увязывает различные детали. Она включает в себя полное описание системы, структурные схемы, кабельный журнал, проектные чертежи, графики работ, детальную смету проекта, рассчитанную исходя из стоимости работ и оборудования.
На этапе подготовки технической документации заказчик уже может составить достаточно четкое представление о будущей системе. Это дает ему возможность выразить любые пожелания еще на стадии проектирования, до окончательного утверждения. Качествопроекта определяется степенью соответствия принятых технических решений инсталляционным нормам и правилам, а также современному уровню технического прогресса.
Многие клиенты и инсталляторы до сих пор считают, что составление грамотной проектной документации — это излишняя бумажная волокита. Можно заранее сказать, что при подобном подходе результат получится не таким, каким хотелось бы заказчику, а станет итогом стихийно складывающихся обстоятельств.
Отсутствие проекта, как и плохо просчитанная или разработанная проектная документация, приводят к тупиковым ситуациям при возникновении конфликта с инсталляционной фирмой. Неувязки могут возникнуть, например, в связи с появлением новых компонентов, неучтенных в смете и значительно повышающих стоимость проекта, при задержках в поставках оборудования или в том случае, если система не будет работать так, как планировалось. Решение подобных ситуаций, как правило, оказывается не в пользу заказчика, поскольку объективные критерии по их разрешению отсутствуют.
После согласования и утверждения проекта организуется поставка оборудования, материалов и начинаются монтажные работы. Затем следуют пусконаладочные работы, программирование и, наконец, ввод в постоянную эксплуатацию.

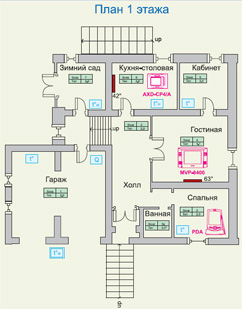

План 1го этажа

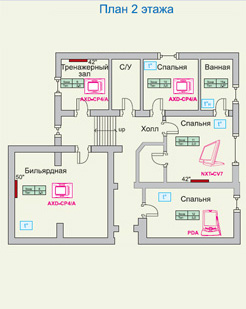

План 2го этажа
ЭКОНОМИЧЕСКАЯ РЕАЛИЗАЦИЯ
Сколько в среднем стоит УМНЫЙ ДОМ? В силу того что состав и сложность подсистем колеблется в широких пределах, «средних» цифр не существует. Каждая система индивидуальна. Например, УМНЫЙ ДОМ для многокомнатной квартиры может стоить от 7 до 30 тысяч у.е., для коттеджа — от 12 до 60 тысяч у.е.
УМНЫЙ ДОМ относится к системам Custom Design (индивидуальный подход к каждому проекту). Его стоимость можно оценить при наличии приблизительных исходных данных. Давайте попробуем сделать это на примере конкретного проекта.
ДАНО: двухэтажный коттедж общей площадью 320 м2 с гаражом.
ТРЕБУЕТСЯ: построить систему УМНЫЙ ДОМ.

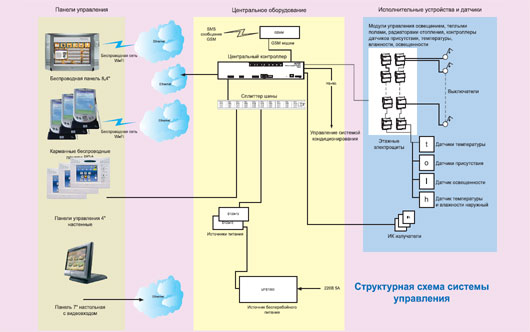

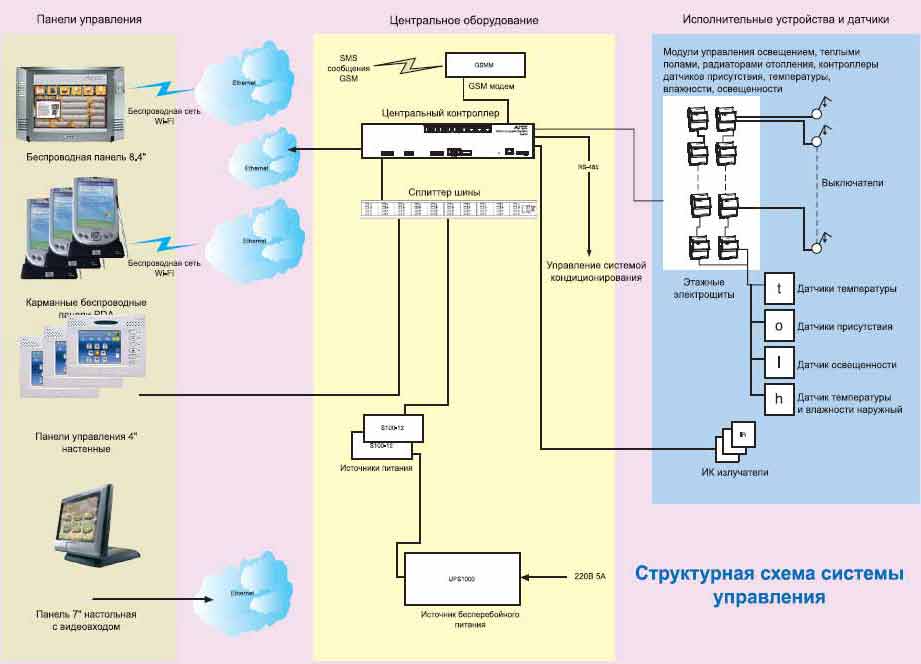

Предлагаемый вариант системы управления включает в себя три уровня оборудования (см. структурную схему):
  • Пользовательская часть: панели управления разных типов.
  • Центральное оборудование: главный контроллер, система гарантированного питания оборудования системы управления, сетевое оборудование, GSM-модем и дополнительные карты управления.
  • Исполнительные устройства и датчики: модули управления освещением, контроллеры датчиков, модули входов, датчики температуры, влажности, присутствия, освещенности.

  • Система позволяет управлять основными подсистемами дома.

    Освещение и энергопотребление. Можно управлять освещением во всем доме — как по определенным сценариям, так и каждой группой света непосредственно. Возможно выделение некоторых розеток в особую группу, которая будет отключаться в случае отсутствия хозяев.

    Безопасность. Осуществлена полная интеграция с охранно-пожарной централью. Благодаря этому пользователь получает информацию о состоянии всех датчиков и тревожные сообщения в критических ситуациях (утечке газа, воды, пожаре, вторжении) на всех панелях управления, а также посредством SMS-сообщений на мобильный телефон.
    При выходе из дома и постановке его на охрану может выполняться команда «выключить все освещение». Есть возможность мониторинга состояния охраннопожарной сигнализации через Интернет.
    При помощи панелей с видеовходом владелец по паролю имеет доступ к цифровому видеорегистратору, расположенному в доме охраны. Это позволяет не только контролировать камеры видеонаблюдения в реальном времени, но и просматривать архивные записи с удобным поиском по дате/времени.

    Микроклимат. При помощи распределенной сети комнатных датчиков температуры система поддерживает заданные параметры в помещениях, управляя при этом отоплением, кондиционированием и теплым полом. В алгоритмах управления учитываются многие факторы: температура наружного воздуха, температура в отдельных зонах коттеджа, наличие хозяев в доме и прочее. Пользователю достаточно набрать на панели желаемую цифру, и автоматика сама даст нужные команды подсистемам обеспечения микроклимата.

    Аудиовизуальный комплекс. Система обеспечивает полное управление всеми компонентами комплекса, начиная от источников звука или изображения и заканчивая усилительным оборудованием и плазменными экранами. Выбирать источники аудио и видеосигнала можно с любой панели. В случае работы со спутниковыми или FM тюнерами на ней отображается название канала, при работе смультимедийным сервером — название фильма или диска. Сервер позволяет осуществить быстрый поиск по названию или жанру, а также одновременно просматривать/прослушивать различные записи в различных помещениях.
    Данный комплекс состоит из двух подсистем: аудиомультирума и видеосистемы.

    Аудиомультирум состоит из источников сигнала (2 FM-тюнера, 3 спутниковых тюнера и 2 выхода CD сервера), коммутационноусилительного оборудования и громкоговорителей в помещениях. Все комнаты разбиты на основные и дополнительные зоны. В основной зоне возможен выбор источника музыки, альбома или песни с CD, а также регулировка громкости, тембра, баланса. В дополнительной зоне всегда играет та же музыка, регулировать можно только громкость.

    Видеосистема состоит из источников сигнала (мультимедиа сервер на 125 DVD дисков, 3 спутниковых тюнера, цифровой видеорегистратор охранного видеонаблюдения) и коммутационного оборудования. Зональные модули видеосистемы позволяют транслировать DVD-видео по локальной вычислительной сети на значительные расстояния без потери качества. Непосредственно возле плазмы или проектора с зонального модуля снимается видеосигнал высокого качества и цифровой звук.
    На планировке коттеджа показаны панели управления разных типов, датчики температуры, влажности и качества воздуха, а также плазменные экраны.

    ПОДВОДЯ ИТОГИ
    Объем задач, которые будет выполнять УМНЫЙ ДОМ, полностью зависит от желания заказчика. В нашей стране уже есть фирмы, занимающиеся автоматизацией жилищ, причем как комплексно с нуля, так и по частям.
    Обращаясь к ним, заказчик должен учитывать, имеет ли компанияисполнитель опыт работы в реализации подобных проектов, сертифицированных специалистов в штате, является ли она официальным дистрибьютором фирмы — производителя оборудования, а также отзывы и рекомендации клиентов.
    На чем остановиться — решать вам!
    Стоимость решения по системе управления
    Модель
    Описание Кол. Цена, у.е. Стоим., у.е.
    1
    AXD-CP4/A 4" цветная графическая сенсорная панель управления с микрофоном и динамиком4 4 2014 8056
    2
    BB-CP4 Монтажный бокс для панели 4" 4 109 436
    3
    NXT-CV7 Панель управления 7", настольная, G4, видеовход 1 5120 5120
    4
    MVP-8400 Панель управления 8.4", беспроводная, G4 1 6615 6615
    5
    MVP-DDS Подставка зарядное устройство настенная 1 2647 2647
    6
    PDA_extention Расширение для подключения 1 КПК 1 1082 1082
    7
    WiFi AccessPoint Точка доступа для беспроводных панелей, WI-FI 2 132 264
    8
    HUB Хаб, 8 портов 1 35 35
    9
    PDA Карманный компьютер 1 517 517
    10
    ABS Сплиттер шины 1 209 209
    11
    GSMM GSM модем в комплекте 1 368 368
    12
    LI65 Датчик освещенности 1 152 152
    13
    CC-NIRC ИК излучатель 6 61 366
    14
    UPS 1000 Источник бесперебойного питания 1000 VA 1 799 799
    15
    IC-DIM4 Диммер 4 канальный,400 Вт на канал, управление RS-485 5 460 2300
    16
    S100-12 Блок питания стабилизированный, 12В, 100Вт 3 99 297
    17
    IC-REL8 Релейный модуль, 8 каналов 8 184 1472
    18
    NI-3000 Интегрированный центральный контроллер 1 3740 3740
    19
    FTA54 Датчик влажности и температуры наружный 1 376 376
    20
    WRF06 Комнатный датчик температуры, декор 11 58 638
    21
    IC-INP16 Интерфейсная панель 16 входов/выходов 1 324 324
    22
    IC-TEMP4
    Модуль датчиков температуры, 4 канала 3 322 966
    Итого по оборудованию с НДС, у.е*.:
    36779
    * 1 у.е.= 1 USD
    В проекте использовалось оборудование: AMХ (США), Thermokon (Германия), AviSat (Украина).
